Dióxido de carbono (CO2): Agente extintor & Sistema fixo

Aplicações típicas do sistema fixo de combate a incêndio com Dióxido de Carbono (CO2)

• Inundação total para ambientes não ocupados por pessoas devido ao seu efeito de absorção do oxigênio.
• Aplicação local, em pontos de alto risco de incêndio, com aplicação de válvulas direcionais, ou seja, uma única bateria de cilindros instalados num barrilhete provido de válvulas direcionais que conduzirão o agente extintor até o local do sinistro.
• Proteção dos dutos dos sistemas de exaustão de cozinhas industriais.

Funcionamento do Sistema de Combate a Incêndio com Dióxido de Carbono (CO2)

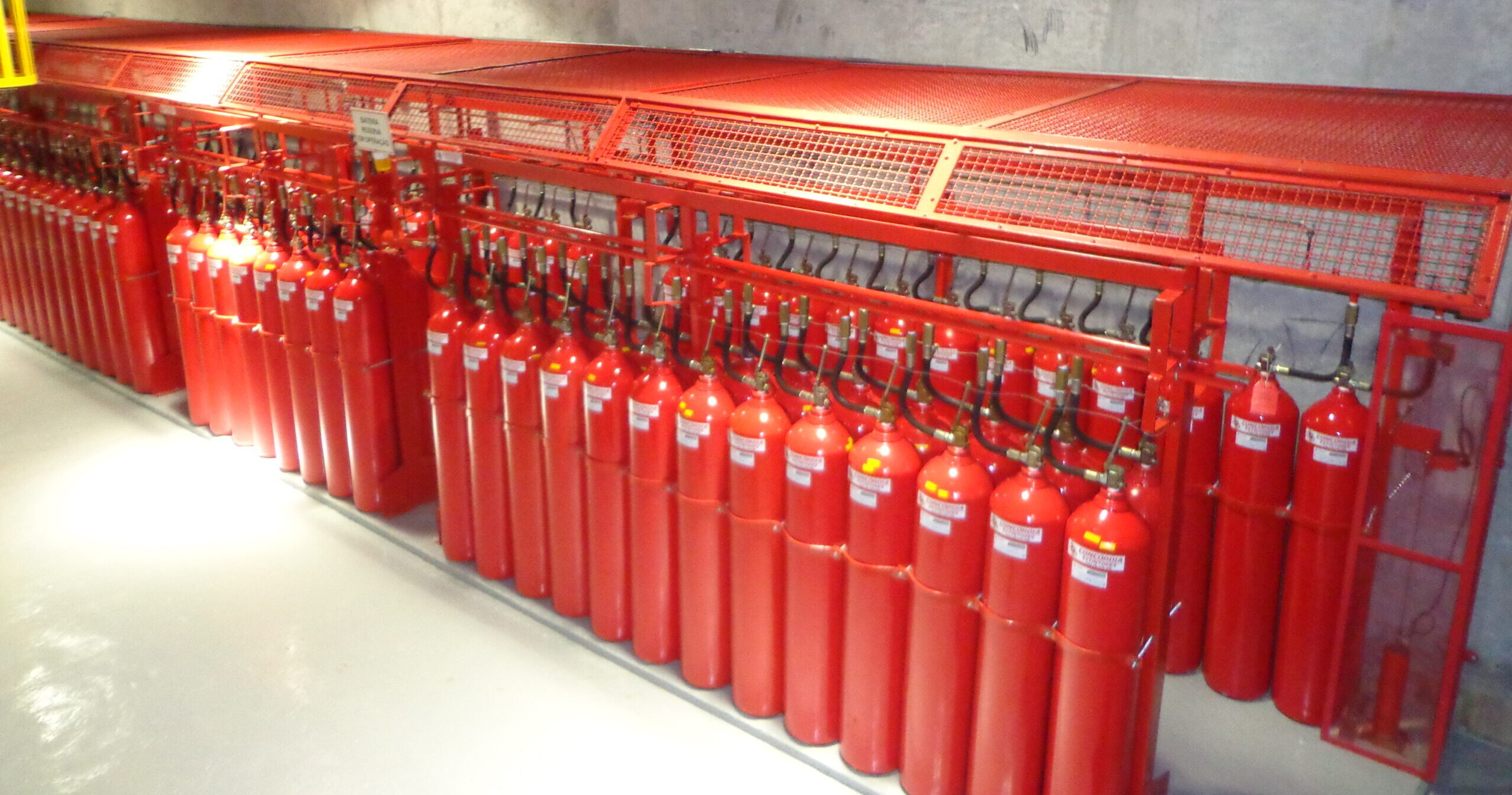

• O sistema fixo de combate a incêndio com CO2 é composto por cilindros que armazenam 45 kg de Dióxido de Carbono.
• A infraestrutura do sistema de supressão de incêndio é construída com tubulações SCH40 e SCH80 provido de conexão de alta pressão com rosca NPT.
• A pressão de armazenamento no cilindro é de 60 bar.
• Os cilindros são atuados por válvula solenoide e demais acessórios e a automação dos cilindros de combate a incêndio é realizada através do sistema de detecção de incêndio endereçável ou convencional.

SISTEMA FIXO DE CO2

DESCRIÇÃO

O sistema fixo para aplicação é um sistema dotado de acionamento automático e/ou manual, totalmente projetado para atender às características específicas de cada situação de modo a associar máxima eficiência à economia.

Estes sistemas também podem ser projetados de maneira que permita a proteção de dois ou mais riscos, onde a possibilidade de incêndio simultânea seja remota, com um único sistema através da utilização de um dispositivo seletor, que controla a quantidade de agente a ser descarregada em cada ambiente.

Componentes Básicos

O sistema automático e/ou manual consiste em cilindros de aço, onde é armazenado o agente extintor, dotado de válvulas para acionamento, detectores térmicos, termovelocimétricos e de fumaça, mecanismos de acionamento elétricos ou pneumáticos, tubulações e bicos difusores, dimensionados para promover a extinção de modo eficaz, possibilitando a rápida normalização das atividades na área afetada.

Componentes Adicionais

Em função do projeto, outros componentes serão incluídos na instalação: Painéis de controle, centrais de acionamento remoto, sistemas detetores, alarmes, fixações, etc.

ESPECIFICAÇÃO DOS MATERIAIS

Cilindros

Cilindro para armazenamento de gás carbônico (CO2), fabricado com tubo de aço Mannesmann SAE-1541, sem costura, beneficiado com tratamento térmico adequado, com diâmetro nominal externo de 273 mm e interno de 10″, capacidade volumétrica mínima de 66,2 litros, para 45 kg de CO2 , pressão de teste de 250 kgf/cm2 e pressão de trabalho de 150 kgf/cm2 , dotado de colar válvulas e capacete, rosca interna de 1″ NPT e fabricado de acordo com as especificações NBR-12.790/12.791 da ABNT (Associação Brasileira de Normas Técnicas).

Válvula de abertura rápida

Fabricada em latão F1603, com sede em resina antiaderente em fluorpolímero, dotada de haste de comando, pino de segurança e válvula de segurança dimensionada de acordo com a capacidade do cilindro. Operável manual ou automaticamente para operação a 2.000 lb./pol2 (140 kgf/cm2 ).

Suporte para Cilindros

Construído em estrutura de aço perfilado SAE-1020, é dotado de berços, braçadeiras, vigas centrais, laterais, de apoio e de pesagem.

Tubo Coletor

Fabricado em aço ASTM A 106, executado de acordo com as normas da NFPA (National Fire Protection Association), possuindo válvulas de retenção individual por cilindro conectado e conexões soldadas e testadas hidraulicamente à pressão de 150 kgf/cm2.

Mangote Flexível

As conexões flexíveis de interligação dos cilindros ao tubo coletor são de borracha, com dupla trama interna de aço, pressão de operação de 100 kgf/cm2 e conectores em aço bicromatizado para alta pressão, testados a 150 kgf/cm2, com roscas de 3/4″ NPT macho e 3/4″ BSP fêmea giratória.

Válvula de retenção

Cada cilindro possui válvula de retenção em latão com roscas 3/4″ NPT, esfera de aço inox e sede em resina antiaderente em fluorpolímero, adequadamente posicionada, conforme normas NFPA 1154/12, a fim de possibilitar a desconexão dos cilindros sem afetar o perfeito funcionamento da bateria.

Acionador automático

Opera os cilindros por ação eletromagnética e mecânica atuando em direção axial e alimentado por tensão nominal de 24 VCC, com absorção de 1,7 A, curso de 20 mm e força de tração de 120 N, liberando, por meio de dispositivo especial, um peso de 7 kg. Fabricado em aço SAE-1020, é conectado a um cabo de aço que, por sua vez, está preso ao sistema de disparo da solenóide.

Válvula direcional

Instalada em todos os ramais de distribuição de gás que se destinam aos riscos, é fabricada em bronze fosforoso e dimensionada para suportar altas pressões, possuindo internos em latão, vedação em Buna-N, roscas NPT de entrada e saída e alavanca de acionamento. Pressão de teste de 150 kgf/cm2 para operação a 75 kgf/cm2. Acionada por dispositivo eletromagnético de atuação axial alimentado por tensão de 24 VCC, absorção de 1,7 A, curso de 20 mm e força de tração de 120 N.

Válvula de segurança

Dimensionada de modo a permitir o escoamento do CO2 aliviando a pressão e evitando assim a ruptura dos tubos e conexões da rede de distribuição entre os cilindros e a válvula direcional, em caso de falha de operação do sistema. Fabricada em latão, com disco de ruptura em bronze fosforoso e roscas 3/4″ NPT, atua entre 125 e 135 bar.

Central eletrônica

Totalmente modular, em estado sólido, dotada de conectores dourados tipo “plug-in” montados em bastidores modulares extensíveis, para futuras expansões, inclui fonte de alimentação carregador e baterias.

Alarme audiovisual

Sinalizador audiovisual eletrônico, composto por iluminação pulsante em emergência e sonorização em freqüência elevada com 8 dB a 1,0 m.

Acionador manual

Carcaça de policarbonato injetado, contendo botão auto-travante que opera um microswitch com contatos para até 110 V e 0,4 A, dotada de tampa de vidro, a ser quebrada em caso de incêndio.

Balança

Fabricada em aço laminado bicromatizado e possuindo dinamômetro para leitura, permite a pesagem individual dos cilindros sem que seja necessário desligar totalmente o sistema.

Válvula de esfera

Fabricada em aço carbono com tratamento anti-corrosivo possui sede em resina antiaderente em fluorpolímero laminado, esfera de inox 304, e roscas NPT é testada a 98,1 bar sendo provida de alavanca de acionamento manual.

Bicos nebulizadores, tipo jato pleno

Confeccionados em alumínio liga silício-magnésio fundido por processo shell-molding, possui entradas de diâmetro 1/2″ ou 3/4″ com rosca NPT e orifício calibrado de acordo com a aplicação desejada.

Bicos nebulizadores, tipo neblina

Os bicos nebulizadores foram projetados para efetuar a descarga CO2 utilizando a pressão dos cilindros e assegurar a correta concentração e distribuição do gás no ambiente, sem congelamento. Fabricado em latão, possui orifícios ajustados para permitir a descarga no tempo adequado às necessidades de cada projeto.

Cada difusor possui marcação devidamente sinetada no corpo, visível mesmo após a instalação e de acordo com tabela NFPA 12-1-10.4.4 (a).

Acionador pneumático

Pistão pneumático de corpo sch-80 e jogos internos em aço SAE-1020, bicromatizado. É acionado pela pressão advinda dos cilindros pilotos ou das caixas de acionamento manual, por CO2, descarregando as baterias. Possui curso de 130 mm e diâmetro de 88 mm.

Microrruptor pneumático

Dispositivo em latão ASTM B-21 e microrruptor, com contatos secos para 6 A a 250 VCA e 10 A a 24 VCC. Pressão de teste de 130 bar e pressão de trabalho de 75 bar.

Detetor térmico à prova de explosão

Tipo bi-metal, ajustável em fábrica para temperaturas entre 0 ºC e 360 ºC, à prova de tempo e explosão, sensível a temperaturas, possui carcaça em aço inox 304, conexão niple macho ou de passagem com diâmetro de 3/4″ , sendo certificado pelo Instituto Eletrotécnica da USP, sob o nº 33.109.

Detetor ótico de fumaça

Opera de acordo com os princípios de luz difusa (princípio de Tyndall). Um diodo semicondutor emissor de luz (LED) e um fotodiodo são instalados em uma câmara no formato de labirinto, de modo que somente luz difundida por partículas de fumaça atinja o fotodiodo, enviando um sinal até a estação de alarme se um determinado valor limite for superado por duas vezes.

Detetores termovelocimétricos

Modelo BD 57 Siemens, entram em estado de alarme quando a temperatura do ambiente ultrapassa a temperatura máxima para a qual o detetor foi ajustado.

MANUTENÇÃO

 A manutenção é extremamente importante para um sistema de combate a incêndio devendo ser realizada por pessoal autorizado pela HELP e de acordo com o preconizado pelas normas NFPA e pelo Guia Técnico do SISTEMA CO2.

Importante: A manutenção realizada por pessoal não autorizado pela HELP implicará em perda da garantia.
