O que é um sistema de hidrantes?
“Hidrante é um equipamento de segurança usado como fonte de água para ajudar no combate de incêndios.”
O sistema de hidrantes e de mangotinhos é considerado um sistema fixo de combate a incêndio, funcionando sob comando, liberando um jato de água sobre o foco de incêndio.
Esse jato de água possui uma vazão calculada e compatível ao risco do local visando proteger, controlar ou extinguir o foco de incêndio no seu estágio inicial. Dessa forma, esse sistema possibilita o início do combate ao incêndio pelos usuários da edificação antes da chegada do grupamento do Corpo de Bombeiros.
Os hidrantes em edificações e áreas de risco diferem dos sistemas de hidrantes urbanos em relação a forma de abastecimento de água. Os sistemas urbanos apresentam pontos providos de registros e uniões de engate rápido, ligado a rede pública de abastecimento, podendo ser de coluna ou subterrâneo, enquanto que os sistemas prediais apresentam pontos de tomada com registros e uniões de engate rápido, mangueiras, esguichos e chave storz onde está ligado ao reservatório de água da edificação e não na rede pública.
Para melhor desempenho do sistema é essencial que os usuários estejam familiarizados com o equipamento, confiantes e que tenham realizado treinamento teórico e prático de brigada para utilizá-lo na ocorrência de um sinistro.
Classificação dos Sistemas de Hidrantes e de Mangotinhos
Os sistemas de hidrantes e de mangotinhos, geralmente são classificados de acordo com o tipo de esguicho utilizado (compacto ou regulável), diâmetro e comprimento máximo da mangueira, número de saídas e vazão no hidrante ou mangotinho menos favorável. Cada tipo é aplicado em função da ocupação e uso da edificação.
Os sistemas variam de acordo com a norma técnica ou regulamento adotado no local de execução do sistema de proteção e combate a incêndio.
Os sistemas poderão, ainda, ser diferenciados quanto:
1. ao tipo de sistema de reserva: elevado, nível do solo, semi-enterrado ou enterrado;
2. a fonte de energia: ligação independente ou por gerador automatizado;
3. ao tipo de sistema de comando: manual (botoeira de acionamento) ou automático (chave de fluxo ou pressostatos);
4. aos tipos de bombas empregadas: bomba principal, bomba auxiliar, bomba de reforço e bomba de escorva.
5. as características do reservatório: concreto armado, fibra, metálico, utilização de piscinas ou reservas naturais.
6. ao material da tubulação: aço, cobre e termoplásticos;
7. as características do sistema de distribuição: interno ou externo a edificação;
8. ao tipo de rede de tubulação: rede aberta (sistema ramificado), rede fechada (sistema em malha) e rede mista (sistema ramificado e em malha).
A aplicação do sistema a ser instalado deve atender as características da edificação ou área de risco a ser protegida, observando-se as exigências da norma técnica ou regulamento adotado, a viabilidade, a eficácia do sistema, a facilidade de operação e manutenção e o custo.
O sistema de hidrantes e de mangotinhos são organizados em três subsistemas: reserva, pressurização e comando, conforme descritos a seguir:
Sistema de Reserva:
É composto por reservatório, que pode ser do tipo elevado, no nível do solo, semi-enterrado ou enterrado.
Tem como principal função reservar um volume de água destinado exclusivamente ao combate de incêndio.
O reservatório de água pode ser construído, na edificação ou área de risco, em concreto armado, metal apropriado ou qualquer outro material que apresente resistência mecânica as intempéries e ao fogo.
A reserva de água deve ser prevista para permitir o primeiro combate, durante um determinado tempo. Após esse tempo considera-se que o Corpo de Bombeiros tenha chegado no local e atue no combate, utilizando-se da rede pública de abastecimento, fontes naturais como açudes, lagos e rios ou com seus veículos especiais munidos de reservatório próprio.
Sistema de Pressurização:
Pode operar de três formas: por gravidade, por bombas ou por tanque de pressão. Esse sistema tem a função de fornecer energia para o transporte da água e ainda atingir o foco de incêndio a uma determinada distância, com vazão e pressão adequada.

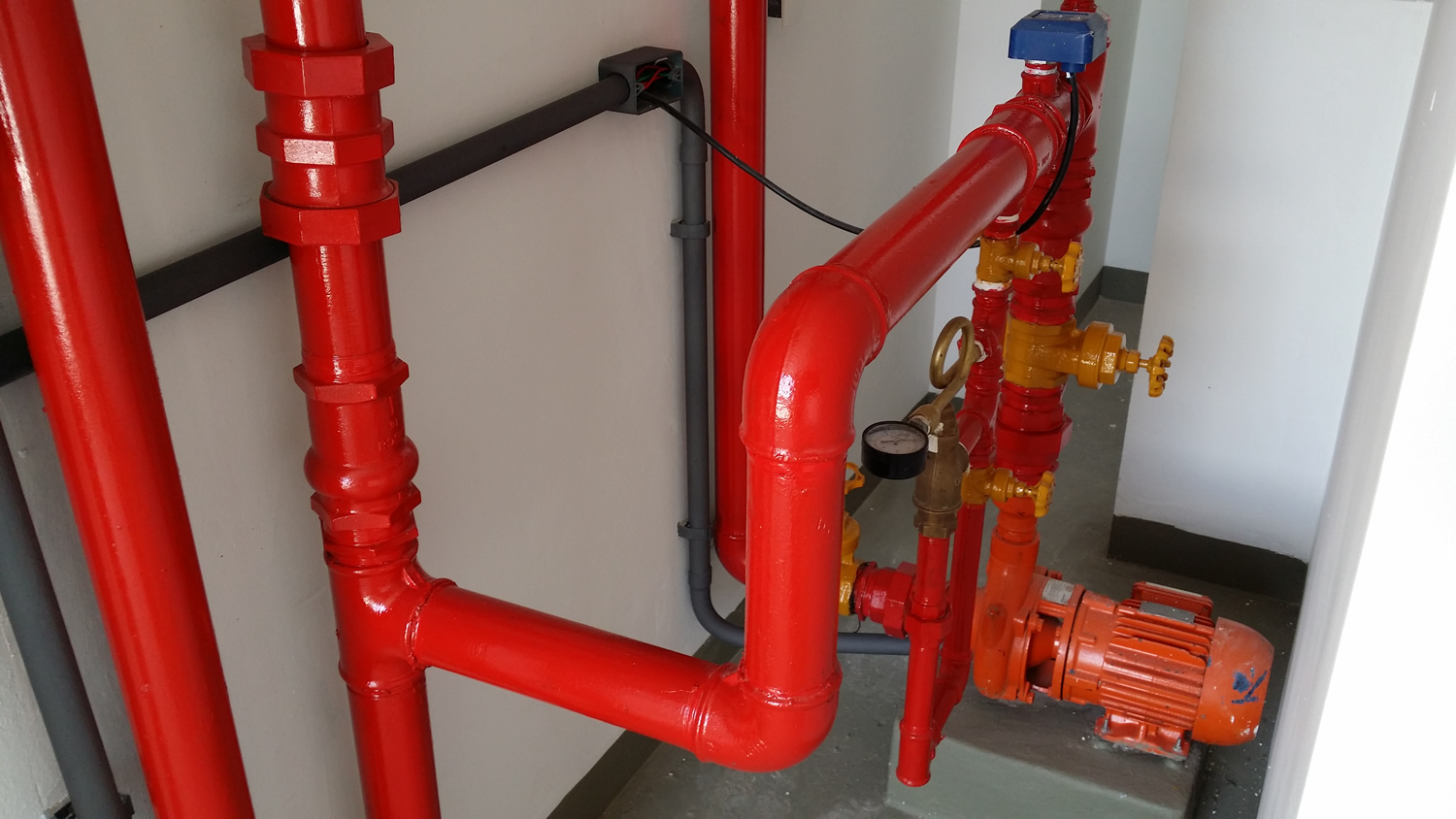

O sistema operado por bombas é composto por bomba principal ou bomba de incêndio, bomba de pressurização ou bomba jockey.
A bomba de incêndio tem a finalidade de recalcar a água do reservatório para os hidrantes ou mangotinhos. Deve possuir motor elétrico ou a explosão.
A bomba de pressurização ou bomba jockey tem a função de manter o sistema pressurizado e compensar pequenas perdas de pressão, em uma faixa pré estabelecida.
O sistema operado por tanques de pressão é composto de bomba de incêndio e de tanque de pressão. O tanque de pressão, acoplado a uma bomba, fornecerá pressão e vazão constantes e contínuas ao sistema hidráulico.
A bomba de incêndio acoplada ao tanque de pressão, com diafragma, poderá succionar água de um reservatório tanto acima quanto abaixo (reservatórios, poços etc.) e simultaneamente pressurizar a rede hidráulica.
Sistema de Comando:
O acionamento do sistema de hidrantes e de mangotinhos pode ser manual, por meio de botoeira de comando do tipo liga e desliga ou automático, por meio de chave de fluxo ou de pressostato.
A chave de fluxo aciona o sistema automaticamente pelo deslocamento de água na tubulação, quando da abertura de um hidrante, e o pressostato aciona o sistema devido a uma variação de pressão hidráulica na rede, desta forma acionando a bomba de incêndio.
Sistema de Distribuição:
É composto pela tubulação, os hidrantes e mangotinhos. A tubulação consiste de um conjunto de tubos, conexões e de outros componentes hidráulicos como, por exemplo, válvulas de fechamento e de manobra (gaveta, globo, angulares, etc.) destinados a conduzir a água, desde o reservatório até aos pontos de hidrantes ou de mangotinhos.
Todo e qualquer material previsto ou instalado deve ser capaz de resistir aos efeitos do calor, mantendo o seu funcionamento normal, ou seja, o meio de ligação entre os tubos, conexões e outros componentes devem garantir a estanqueidade e a estabilidade mecânica da junta não devendo sofrer comprometimento em seu desempenho.
Os componentes de materiais termoplásticos, como tubos e conexões, podem ser utilizados somente enterrados e fora da projeção da planta da edificação, atendendo aos requisitos de funcionamento da instalação em termos de resistência a pressão interna e a esforços mecânicos.
